Формы аккумуляторов и варианты размещения в приводах

Размещение аккумуляторной батареи (АКБ) в приводе прежде всего зависит от того, как устроена проводка и куда выведен разъем. Место подключения батареи диктует и габариты батарейного отсека. Как правило заводская проводка любого привода изначально устроена так, чтобы закладывать силовой разъем там, где будет максимально много свободного места для установки АКБ.

Рассмотрим подробнее варианты размещения аккумуляторов в страйкбольных привода.

Размещение аккумуляторных батарей в приводе

Батарея под крышкой ствольной коробки

Наиболее распространенный вариант размещения аккумуляторной батареи для приводов АК-серии. Такое размещение встречается настолько часто, что батареи в форме колбасы, подходящие под укладку таким образом стали называть "батареи АК-типа".

Аккумуляторная батарея под крышкой ствольной коробки АК изображение

на фото размещение батареи АК-типа под крышкой ствольной коробки

В таких отсеках помещаются, как сказано выше, батареи АК-типа.

Для того, чтобы получить доступ к отсеку, нажмите на фиксатор крышки ствольной коробки и отсоедините крышку от привода.

Как снять крышку ствольной коробки на АК изображение

на фото открытие фиксатора крышки ствольной коробки

Батарея в прикладе

Такой вариант размещения наиболее часто встречается в приводах М-серии и АК-серии с прикладом типа весло. Пространства для укладки батареи в таком варианте больше, чем под крышкой ствольной коробки. Особенно это касается отсека в прикладе типа "весло" АК-серии. В таком варианте можно разместить габаритные батареи высокой емкости.

В отсеках прикладов можно поместить разные формы батарей. АК-тип позволяет разместить практически любой аккумулятор вплоть до Large. В приклады М-серии, как правило, комфортно укладываются двух- трехлепестковые и АК-типа аккумуляторы.

Для того, чтобы получить доступ в отсек приклада в АК-приводах, нужно отвинтить крышку приклада. Для того, чтобы добраться в отсек приклада M-серии, нужно отсоединить зацепы приклада  и снять или сдвинуть его.

Доступ к отсеку аккумулятора в прикладе АК изображение Доступ к отсеку аккумулятора в прикладе М-серии изображение

на фото показан доступ к отсекам аккумуляторов на приводах АК- и М-серии

Батарея в цевье

В условиях, когда крышка ствольной коробки отсутствует как класс, а конструкция приклада не позволяет разместить в нем батарею, ее укладывают в цевье.

Такой вариант размещения часто встречается в приводах М-серии и G-серии.

Аккумуляторная батарея в цевье М4А1 изображение Аккумуляторная батарея в цевье G36 изображение

на фото размещение АКБ в цевье приводов М- и G-серии

Для доступа к отсеку на приводах М-серии нужно отжать кольцо фиксатора цевья и отделить его нижнюю половину. Для приводов G-серии нужно извлечь фиксирующий пин и снять цевье движением вперед.

Снятие цевья страйкбольного M4A1 изображение Снятие цевья страйкбольного G36 изображение

на фото снятие фиксаторов цевья на приводах M- и G-серии

Для размещения в цевье подходят батареи двух- и трехлепестковой формы.

Батарея в глушителе

Наименее популярный и удобный вариант укладки АКБ. Используется на приводах модели АС Вал и его выбор диктуется особенностью конструкции привода.

Для доступа к отсеку нужно "а)" нажать на кнопку фиксатора глушителя, "б)" повернуть глушитель на 90 градусов и "в)" движением вперед снять глушитель.

Установка АКБ в ПБС АС ВАЛ шаг 1 изображение  Установка АКБ в ПБС АС ВАЛ шаг 2 изображение

Установка АКБ в ПБС АС ВАЛ шаг 3 изображение

на фото показано, как отсоединить глушитель страйкбольном в АС ВАЛ в три шага

Для размещения в глушителе подходят батареи двух- и трехлепестковой форме.

Подключение АКБ в ПБС АС ВАЛ изображение Подключение АКБ в ПБС АС ВАЛ изображение 2

на фото подключение аккумулятора к АС ВАЛ

Под имитацией затворной рамы

Размещение в электропистолетах, под которое подходит только одна определенная форма аккумулятора.

Доступ к отсеку осуществляется через снять имитации затворной рамы, нажатием на кнопку, расположенную с ее тыльной стороны.

Снятие затвора для установки АКБ в электроглок изображение

на фото снятие имитации затворной рамы на электроглоке от Cyma

Вид на установленную АКБ в АЕП Глок18 изображение Вид на установленную АКБ в АЕП Глок18 изображение 2

на фото размещение АКБ в электроглоке от Cyma

Следует помнить, что каждый вариант размещения рассчитан на определенную форму АКБ. Но за счет того, что форм аккумуляторов существует довольно много, мы всегда имеем возможность подобрать оптимальный вариант для своего привода. Рассмотрим детальнее распространенные формы аккумуляторных батарей.

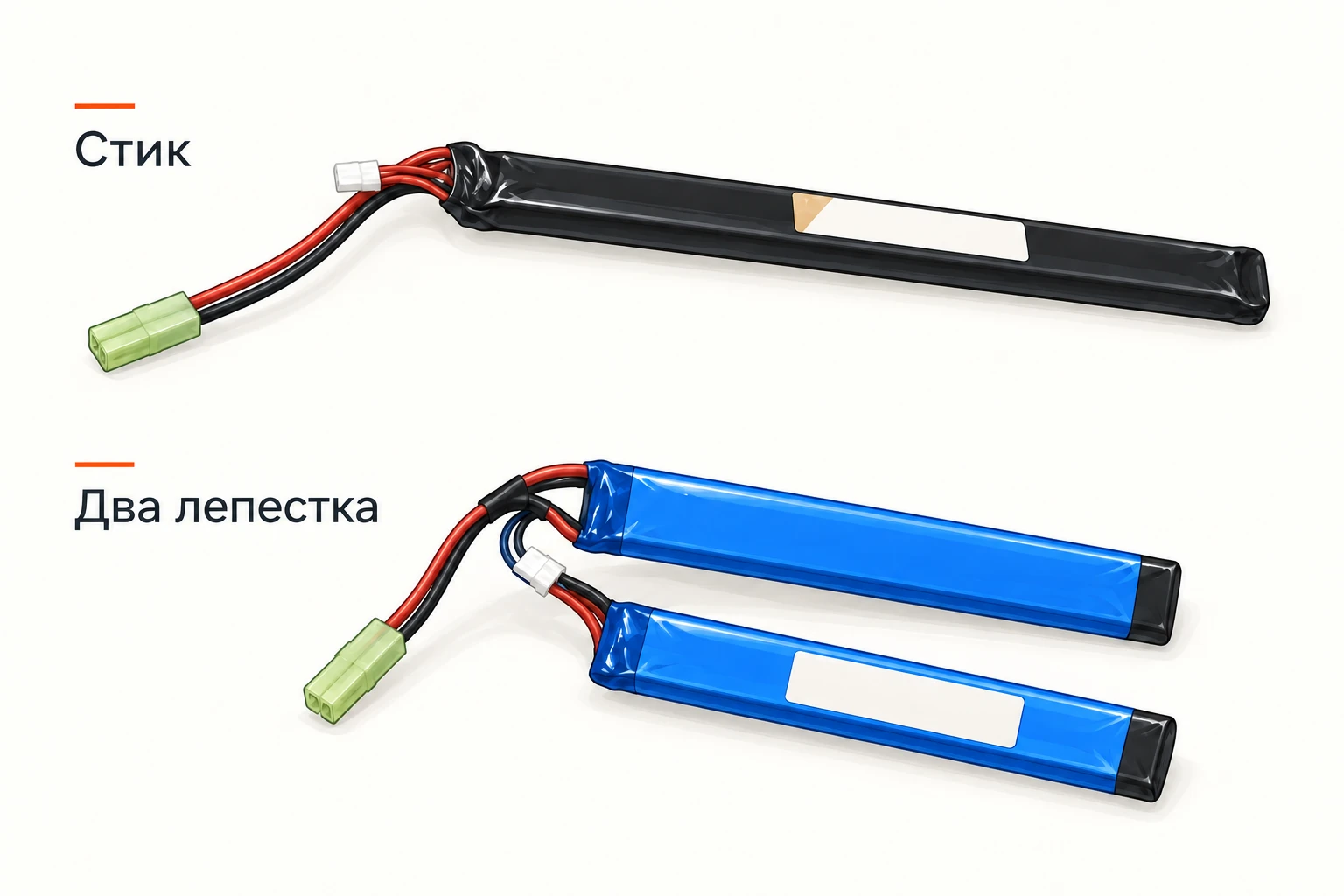

Формы аккумуляторных батарей в страйкболе

В связи с тем, что АКБ могут исполняться в самых разнообразных формах, у них существует множество наименований. Названия одних и тех же форм могут отличаться в разных сообществах/городах/магазинах. Ниже наша классификация.

АК-тип

Батареи в форме длинного вытянутого цилиндра (или "колбасы"). Название получили ввиду их преимущественного использования в приводах АК с размещением под крышкой ствольной коробки.

Аккумуляторы АК-типа изображение

на фото батареи АК-типа

Два лепестка

АКБ, состоящие из двух, параллельно соединенных между собой сборок. Название получил ввиду того, что у наиболее часто встречаемых LiPo АКБ такой формы элементы очень тонкие и чем-то похожи на лепестки.

Аккумуляторы 2х-лепестковые изображение

на фото аккумуляторы в форме двух лепестков

Три лепестка

Батареи, состоящие из трех, параллельно соединенных между собой сборок. Название получили аналогично двухлепестковым.

Аккумуляторы 3х-лепестковые изображение

на фото аккумуляторы в форме трех лепестков

Нунчаки

АКБ, состоящие из двух, последовательно соединенных между собой сборок. Название от схожести с оружием нунчаки.

Аккумуляторы в форме нунчаки изображение

на фото АКБ в форме нунчаки

Змейка

Аккумуляторные батареи, состоящие из трех, последовательно соединенных между собой сборок. Название от схожести со змейкой.

Аккумуляторы в форме Змейка фото

на фото АКБ в форме Змейка

Large

АКБ, состоящие из сборок в виде блоков. Блоки, как правило имеют большой размер. Отсюда произошло и название (с англ. "большой").

Аккумуляторы в форме Large изображение

на фото АКБ в форме Large

Пистолет (AEP)

Батареи, подходящие для использования в электропневматических пистолетах. Имеют свою конкретную уникальную форму и особенности заряжания.

Аккумуляторы AEP-типа изображение

на фото аккумуляторы в форме AEP
